Lobo Cabos de Aço

Catálogo Técnico

Soluções para movimentação, elevação e amarração de cargas — cabos de aço, cordoalhas e acessórios de içamento.

NBR 2408:2019 Registro INMETRO Ensaios mecânicos

Solicitar orçamento Ver produtos

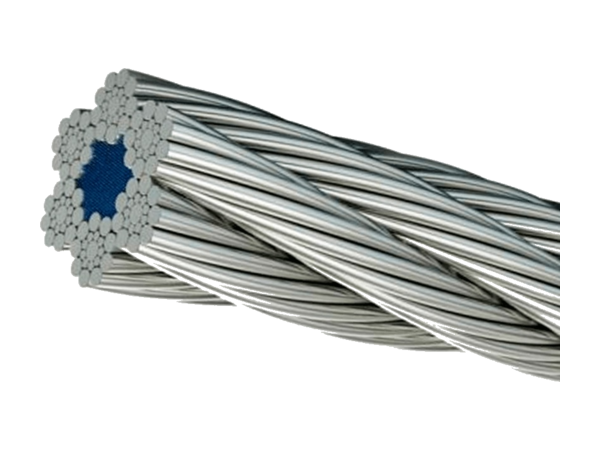

Cabos de Aço

Steel Wire Ropes11 linhas

Cabo de Aço Galvanizado 6×7

Galvanizado a fogo, construção 6×7 — mais rígido e resistente à abrasão. Alma de fibra (AF) ou de aço (AA).

Galvanizado6×7IPS 1770/1960Alma AF · AA

Especificações técnicas20 bitolas

Bitola	Alma	CRM (kgf/mm²)	Peso (kg/m)
1,50 mm	Aço	146	0,010
1,59 mm (1/16”)	Aço	164	0,011
1,59 mm (1/16”)	Fibra Art.	151	0,010
1,99 mm (5/64”)	Aço	255	0,015
2,38 mm (3/32”)	Aço	367	0,022
2,38 mm (3/32”)	Fibra Art.	340	0,020
3,18 mm (1/8”)	Aço	656	0,041
3,18 mm (1/8”)	Fibra Art.	606	0,037
3,97 mm (5/32”)	Aço	1.022	0,061
3,97 mm (5/32”)	Fibra Art.	945	0,055
4,76 mm (3/16”)	Aço	1.469	0,085
4,76 mm (3/16”)	Fibra Art.	1.359	0,076
6,35 mm (1/4”)	Aço	2.615	0,142
6,35 mm (1/4”)	Fibra Art.	2.418	0,130
7,94 mm (5/16”)	Aço	4.088	0,225
7,94 mm (5/16”)	Fibra Art.	3.780	0,200
9,53 mm (3/8”)	Aço	5.889	0,335
9,53 mm (3/8”)	Fibra Art.	5.446	0,295
12,70 mm (1/2”)	Aço AACI	10.451	0,700
12,70 mm (1/2”)	Fibra Art.	9.665	0,605

Cabo de Aço Galvanizado 6×19

Galvanizado a fogo, construção 6×19 — maior flexibilidade para polias e tambores. Alma de fibra (AF) ou de aço (AA).

Galvanizado6×19IPS 1770/1960Alma AF · AA

Especificações técnicas20 bitolas

Bitola	Alma	CRM (kgf/mm²)	Peso (kg/m)
3,18 mm (1/8”)	Aço	649	0,041
3,18 mm (1/8”)	Fibra Art.	602	0,037
3,97 mm (5/32”)	Fibra Art.	874	0,060
4,76 mm (3/16”)	Aço	1.457	0,089
4,76 mm (3/16”)	Fibra Art.	1.350	0,080
6,35 mm (1/4”)	Aço	2.593	0,145
6,35 mm (1/4”)	Fibra Art.	2.403	0,132
7,94 mm (5/16”)	Aço	4.054	0,230
7,94 mm (5/16”)	Fibra Art.	3.758	0,205
8,50 mm	Aço	4.054	0,270
9,53 mm (3/8”)	Aço	5.840	0,335
9,53 mm (3/8”)	Fibra Art.	5.413	0,300
11,10 mm (7/16”)	Aço AACI	7.917	0,530
11,10 mm (7/16”)	Fibra Art.	7.349	0,470
12,70 mm (1/2”)	Aço AACI	10.371	0,660
12,70 mm (1/2”)	Fibra Art.	9.613	0,570
15,90 mm (5/8”)	Aço AACI	17.988	1,090
15,90 mm (5/8”)	Fibra Art.	15.058	0,940
19,10 mm (3/4”)	Aço AACI	25.957	1,500
19,10 mm (3/4”)	Fibra	—	1,300

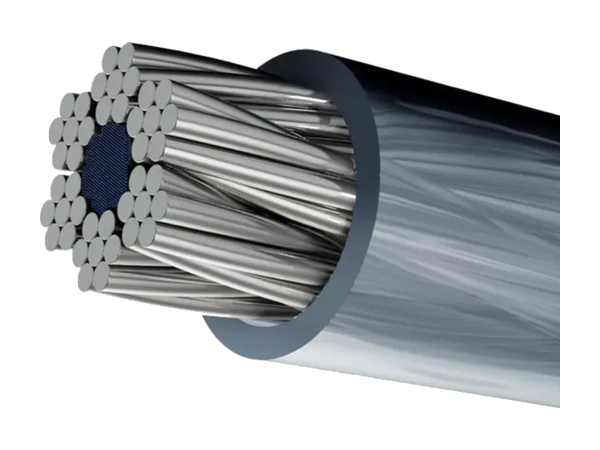

Cabo de Aço Galvanizado Plastificado

Revestido em PVC para proteção extra e manuseio seguro. Disponível em diversas cores.

Capa PVCDiversas cores

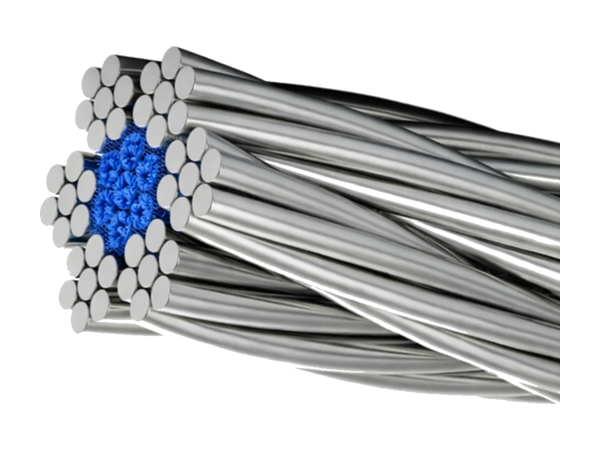

Cabo de Aço Inox 304

Aço inoxidável AISI 304 para ambientes agressivos: uso naval, alimentício e arquitetônico.

Inox AISI 3047×7 · 7×19 · 6×19

Especificações técnicas14 bitolas

Construção 7×7

Ø (mm)	Ø (pol.)	Ø com. (mm)	Peso (kg/m)	Ruptura Cat.1770 (kgf)
1,59	1/16	1,60	0,010	179
1,98	5/64	2,00	0,016	280
2,38	3/32	2,40	0,023	403
3,18	1/8	3,20	0,041	717

Construção 7×19

Ø (mm)	Ø (pol.)	Ø com. (mm)	Peso (kg/m)	Ruptura Cat.1770 (kgf)
3,18	1/8	3,20	0,041	657
3,97	5/32	4,00	0,064	1.028
4,76	3/16	4,80	0,092	1.480
6,35	1/4	6,40	0,164	2.631
7,94	5/16	8,00	0,256	4.112
9,53	3/8	9,50	0,361	5.799

Construção 6×19

Ø (mm)	Ø (pol.)	Ø com. (mm)	Peso (kg/m)	Ruptura Cat.1770 (kgf)
7,94	5/16	8,00	0,230	3.812
9,53	3/8	9,50	0,324	5.375
11,11	7/16	11,10	0,442	7.338
12,70	1/2	13,00	0,607	10.066

Cabo de Aço Inox 304 Plastificado

Inox 304 com capa de PVC — resistência à corrosão com acabamento limpo.

Inox 304Capa PVC

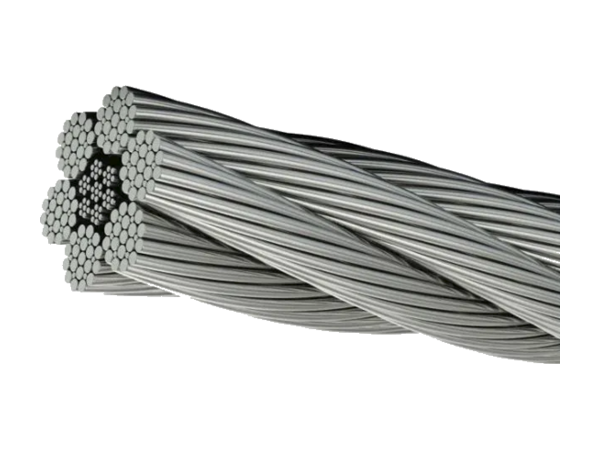

Cabo de Aço Galvanizado 6×25 F

Construção 6×25 Filler: flexível e resistente ao esmagamento.

6×25 FillerFlexível

Especificações técnicas7 bitolas

Bitola	Alma	CRM (kgf/mm²)	Peso (kg/m)
12,70 mm (1/2”)	Aço AACI	10.371	0,660
15,90 mm (5/8”)	Aço AACI	16.244	1,090
19,10 mm (3/4”)	Aço AACI	23.441	1,500
22,20 mm (7/8”)	Aço AACI	31.667	2,060
22,20 mm (7/8”)	Fibra	29.354	1,950
25,40 mm (1”)	Aço AACI	41.454	2,740
25,40 mm (1”)	Fibra	38.427	2,500

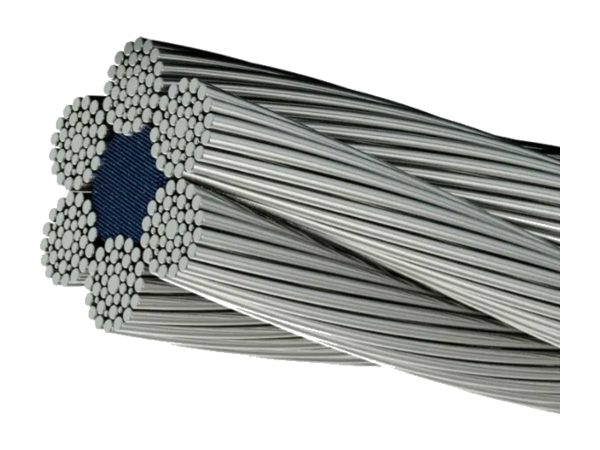

Cabo de Aço Galvanizado 6×36 e 6×41 WS

Warrington-Seale: máxima flexibilidade para içamento pesado.

6×36 · 6×41Warrington-Seale

Especificações técnicas10 bitolas

Bitola	Construção	Alma	CRM (kgf/mm²)	Peso (kg/m)
7,94 mm (5/16”)	6x36 (WS)	Fibra	3.755	0,240
9,53 mm (3/8”)	6x36 (WS)	Fibra	5.409	0,350
11,10 mm (7/16”)	6x41 (WS)	Fibra	7.339	0,450
12,70 mm (1/2”)	6x41 (WS)	Aço AACI	10.364	0,670
12,70 mm (1/2”)	6x41 (WS)	Fibra	9.607	0,610
14,30 mm (9/16”)	6x41 (WS)	Fibra	12.180	0,770
15,90 mm (5/8”)	6x41 (WS)	Aço AACI	16.244	1,050
15,90 mm (5/8”)	6x41 (WS)	Fibra	15.058	0,970
19,10 mm (5/8”)	6x41 (WS)	Aço AACI	23.441	1,500
19,10 mm (3/4”)	6x41 (WS)	Fibra	21.729	1,300

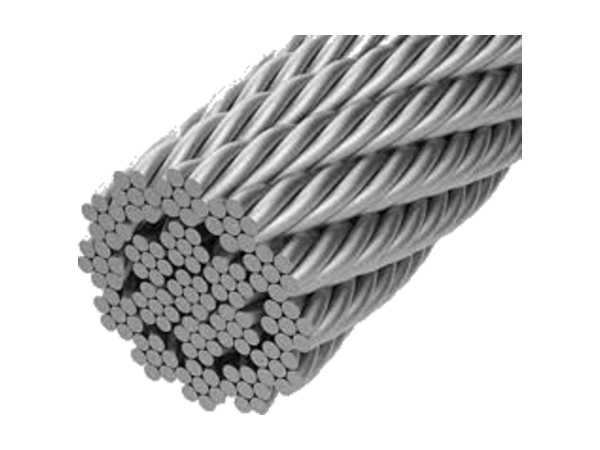

Cabo de Aço Não Rotativo

Construção 18×7 / 19×7 antigiratória, para guindastes e cargas suspensas.

18×7 · 19×7Antigiratório

Especificações técnicas9 bitolas

Bitola	Alma	CRM (kgf/mm²)	Peso (kg/m)
3,18 mm (1/8”)	Aço	663	0,040
4,76 mm (3/16”)	Aço	1.485	0,090
6,35 mm (1/4”)	Aço	2.643	0,170
7,94 mm (5/16”)	Aço	4.133	0,260
9,53 mm (3/8”)	Aço	5.954	0,380
11,10 mm (7/16”)	Aço	8.077	0,490
12,70 mm (1/2”)	Aço	10.573	0,670
14,30 mm (9/16”)	Aço	13.405	0,850
15,90 mm (5/8”)	Aço	16.573	1,050

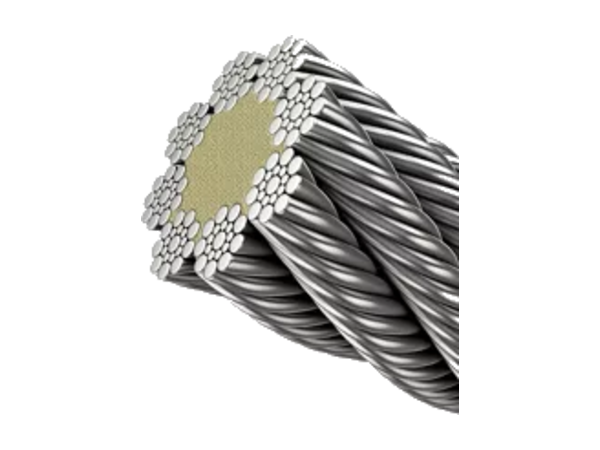

Cabo de Aço Polido 8×19 — Elevadores

Cabo de tração polido para elevadores. EIPS 1960 N/mm².

8×19EIPS 1960Elevadores

Especificações técnicas3 bitolas

Bitola	Alma	CRM (kgf/mm²)	Peso (kg/m)
7,94 mm (5/16”)	Fibra	2.825	0,220
9,53 mm (3/8”)	Fibra	4.044	0,310
12,70 mm (1/2”)	Fibra	7.728	0,550

Cabo de Aço Polido 6×25 F

Polido 6×25 Filler: alta flexibilidade e longa vida útil.

6×25 FillerPolido

Especificações técnicas13 bitolas

Bitola	Alma	CRM (kgf/mm²)	Peso (kg/m)
9,53 mm (3/8”)	Aço AACI	6.462	0,380
9,53 mm (3/8”)	Fibra	5.990	0,350
11,10 mm (7/16”)	Fibra	8.126	0,450
12,70 mm (1/2”)	Aço AACI	11.476	0,670
12,70 mm (1/2”)	Fibra	10.638	0,610
15,90 mm (5/8”)	Aço AACI	17.988	1,050
15,90 mm (5/8”)	Fibra	16.674	0,970
19,10 mm (3/4”)	Aço AACI	25.957	1,500
19,10 mm (3/4”)	Fibra	24.061	1,300
22,20 mm (7/8”)	Aço AACI	35.066	2,060
22,20 mm (7/8”)	Fibra	32.505	1,950
25,40 mm (1”)	Aço AACI	45.904	2,740
25,40 mm (1”)	Fibra	42.552	2,500

Cabo de Aço Polido 6×36 e 6×41 WS

Polido Warrington-Seale para içamento e movimentação de cargas.

6×36 · 6×41Polido

Especificações técnicas14 bitolas

Bitola	Construção	Alma	CRM (kgf/mm²)	Peso (kg/m)
6,35 mm (1/4”)	6x36 (WS)	Aço AACI	2.869	0,170
6,35 mm (1/4”)	6x36 (WS)	Fibra	2.659	0,150
7,94 mm (5/16”)	6x36 (WS)	Aço AACI	4.486	0,270
7,94 mm (5/16”)	6x36 (WS)	Fibra	4.158	0,240
9,53 mm (3/8”)	6x36 (WS)	Aço AACI	6.462	0,380
9,53 mm (3/8”)	6x36 (WS)	Fibra	5.990	0,350
11,10 mm (7/16”)	6x41 (WS)	Fibra	8.126	0,450
12,70 mm (1/2”)	6x41 (WS)	Aço AACI	11.476	0,670
12,70 mm (1/2”)	6x41 (WS)	Fibra	10.638	0,610
14,30 mm (9/16”)	6x41 (WS)	Fibra	13.487	0,770
15,90 mm (5/8”)	6x41 (WS)	Aço AACI	17.988	1,050
15,90 mm (5/8”)	6x41 (WS)	Fibra	16.674	0,970
19,10 mm (3/4”)	6x41 (WS)	Aço AACI	25.957	1,500
19,10 mm (3/4”)	6x41 (WS)	Fibra	24.061	1,300

Cordoalhas

Strands3 linhas

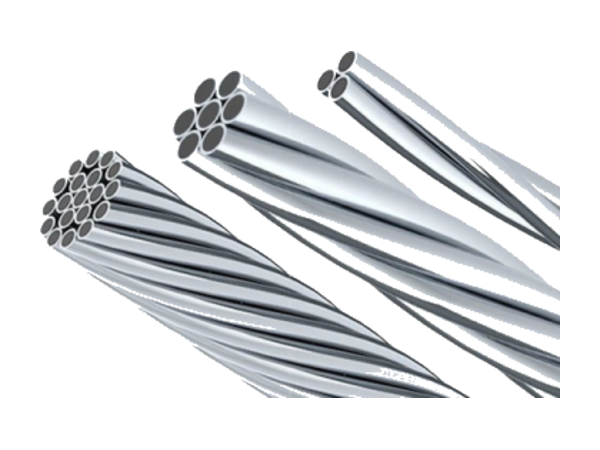

Cordoalha Galvanizada — Eletrificação

Sustentação e eletrificação. Bitolas de 3 e 7 fios, alta resistência (HS).

3 · 7 fiosHS · TRE

Especificações técnicas13 bitolas

Bitola	Ø fio	CRM (kgf/mm²)	Peso (kg/m)
4,76 mm	1,57 mm	860	0,108
4,76 mm	1,57 mm	1.300	0,108
6,35 mm	2,03 mm	1.430	0,180
6,35 mm	2,03 mm	2.160	0,180
7,94 mm	2,64 mm	2.430	0,305
7,94 mm	2,64 mm	3.630	0,305
9,53 mm	3,05 mm	3.160	0,407
9,53 mm	3,05 mm	4.900	0,407
9,53 mm	3,05 mm	6.990	0,407
11,10 mm	3,68 mm	4.250	0,594
11,10 mm	3,68 mm	6.580	0,594
12,70 mm	4,19 mm	5.500	0,768
12,70 mm	4,19 mm	8.530	0,768

Cordoalha Galvanizada — Curral / Agro

Para cercas de curral e uso agropecuário — galvanizada, longa durabilidade.

7 fiosGalvanizada

Especificações técnicas6 bitolas

Bitola	Construção	Ø fio	CRM (kgf/mm²)	Peso (kg/m)
4,00 mm	3 Fios	1,65 mm	300	0,050
4,80 mm	3 Fios	2,11 mm	400	0,080
4,80 mm	1x7 (7 Fios)	1,65 mm	600	0,108
6,40 mm	1x7 (7 Fios)	2,11 mm	1000	0,180
8,00 mm	1x7 (7 Fios)	2,77 mm	1500	0,305
9,50 mm	1x7 (7 Fios)	3,05 mm	2000	0,407

Cordoalha Galvanizada — Automotiva

Múltiplos fios para aplicações automotivas e industriais.

19 fiosMulti-fios

Laços de Cabo de Aço

Wire Rope SlingsSob medida

Laço Olhal e Olhal Eye & Eye Sling

Olhal (laço) simples nas duas extremidades — terminação prensada. Sob medida.

Especificações técnicas2 blocos

Configuração

Olhal (laço) simples nas duas extremidades

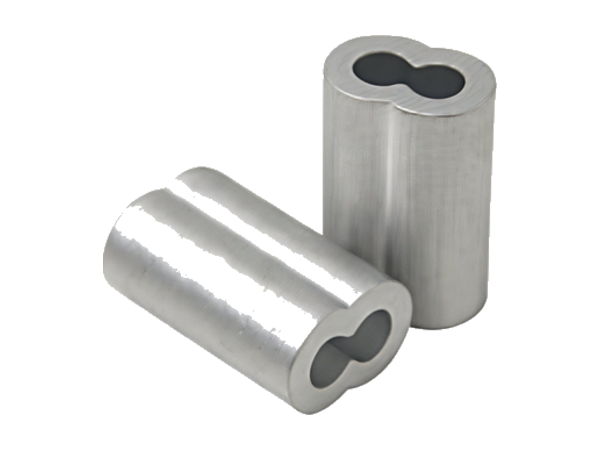

Terminação por prensagem (casquilho de alumínio) ou por grampos
Comprimento e bitola sob medida
Cabo galvanizado, inox ou polido conforme aplicação

Aplicação

Içamento e movimentação geral de cargas
Amarração e ancoragem

Laço com Sapatilho (ambos) Thimble Both Ends

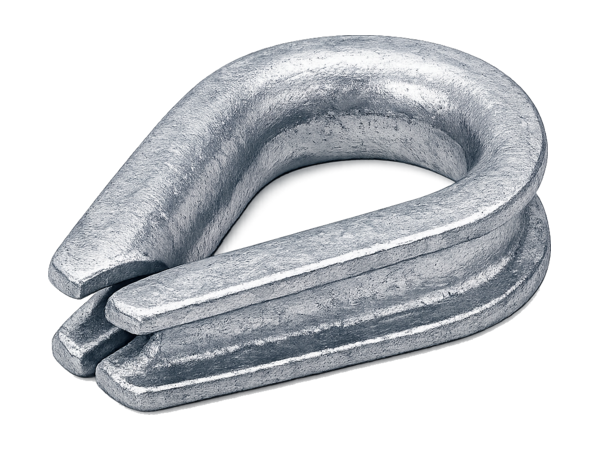

Sapatilho (guarda-cabo) nos dois olhais para maior vida útil sob carga.

Especificações técnicas2 blocos

Configuração

Sapatilho (guarda-cabo) nos dois olhais
Protege o olhal do desgaste, prolongando a vida útil
Terminação por prensagem (casquilho de alumínio) ou por grampos
Comprimento e bitola sob medida
Cabo galvanizado, inox ou polido conforme aplicação

Aplicação

Conexão a pinos, manilhas e ganchos
Uso naval, industrial e estrutural

Laço Sapatilho e Olhal Thimble & Eye

Um olhal com sapatilho e o outro olhal simples — configuração versátil.

Especificações técnicas2 blocos

Configuração

Um olhal com sapatilho e o outro olhal simples
Terminação por prensagem (casquilho de alumínio) ou por grampos
Comprimento e bitola sob medida
Cabo galvanizado, inox ou polido conforme aplicação

Aplicação

Quando só uma extremidade recebe pino/manilha
Versátil para diversos pontos de fixação

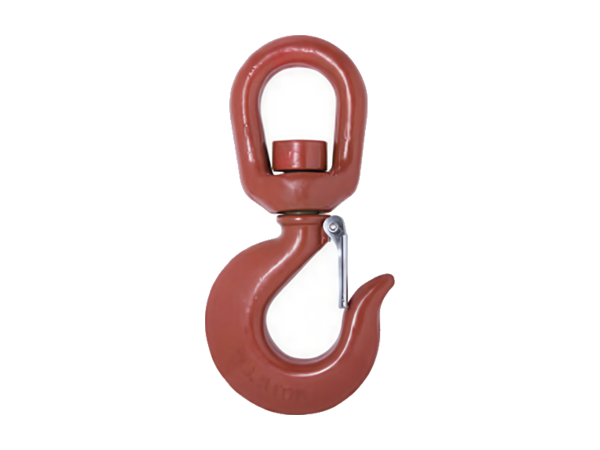

Laço com Gancho Sling with Hook

Laço com gancho de içamento (com trava de segurança) na extremidade.

Especificações técnicas2 blocos

Configuração

Gancho de içamento com trava de segurança na extremidade
Olhal com sapatilho na outra ponta
Gancho forjado, galvanizado ou pintado

Aplicação

Içamento rápido com engate seguro
Movimentação de cargas em guindastes e talhas

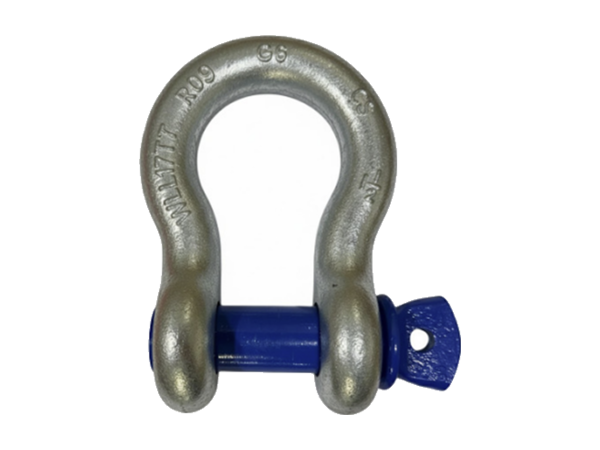

Laço com Manilha Sling with Shackle

Laço com manilha para conexão rápida a pontos de ancoragem e cargas.

Especificações técnicas2 blocos

Configuração

Manilha (reta ou curva) na extremidade para conexão rápida
Olhal com sapatilho na outra ponta
Manilha forjada, galvanizada

Aplicação

Conexão a pontos de ancoragem e cargas
Montagem e desmontagem frequentes

Estropo Sem-Fim Endless / Grommet Sling

Laço contínuo sem olhais (grommet) — distribui a carga por todo o corpo do cabo.

Especificações técnicas2 blocos

Configuração

Laço contínuo (sem-fim / grommet), sem olhais nas pontas
Distribui a carga por todo o corpo do cabo
Confecção prensada ou trançada

Aplicação

Lingas de içamento de grande capacidade
Cintamento e enforcamento de cargas

Acessórios

Rigging Hardware13 famílias

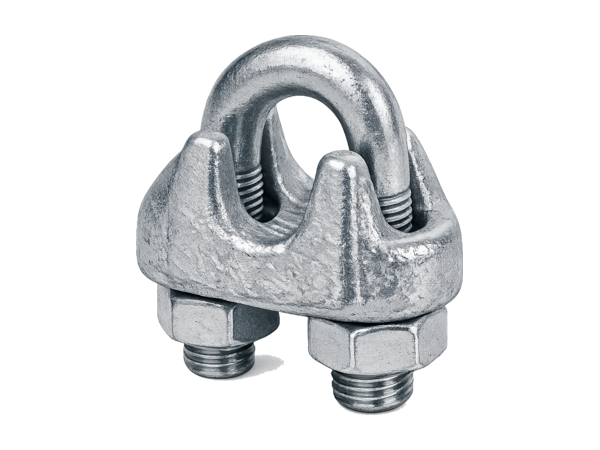

Grampos Wire Rope Clips

Leves e pesados, galvanizados e inox, para fixação de laços.

Especificações técnicas2 modelo(s)

Grampo Galvanizado Leve

Acabamento: Galvanização Eletrolítica
Aço Carbono Maleável Fundido
Corpo em formato de “U” (arco) com sela e porcas sextavadas
Compatível com cabos de aço de diversos diâmetros
Norma: DIN 741

Grampo Galvanizado Pesado

Acabamento: Galvanização a Fogo
Aço Carbono Forjado de Aço Fundido
Corpo em formato de “U” (arco) com sela forjada e porcas sextavadas
Compatível com cabos de aço de diversos diâmetros
Norma: FF-C-450 Tipo 1 Classe 1

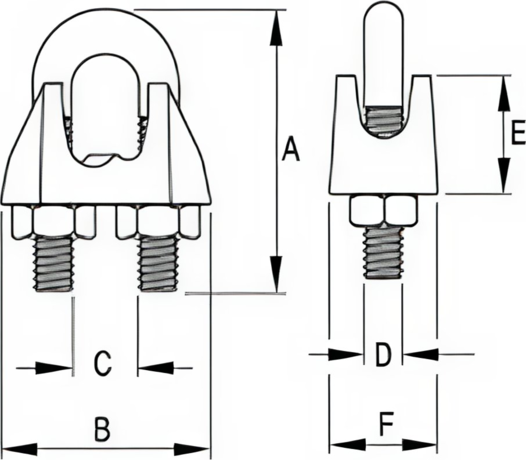

Grampos — Desenho e medidas

Dimensões em mm (letras A, B, C… conforme o desenho técnico acima). Consulte o comercial para a aplicação.

Grampo Leve

Bitola	A	B	C	D	E	F	(unid.)	(mm)	(N.m)	(kgf.m)	(kg)
1/8"	22	20	5	4	9	10	4	16	2	0,2	0,009
3/16"	26	23	7	5	10	11	4	24	4	0,4	0,013
1/4"	30	25	9	5	11	12	4	32	6	0,6	0,017
5/16"	37	28	10	6	14	14	5	41	8	0,8	0,03
3/8"	45	33	12	8	17	18	5	48	14	1,4	0,059
1/2"	57	42	15	10	21	23	6	65	30	3	0,115
5/8"	66	49	17	12	25	26	6	81	52	5,2	0,19
3/4"	72	54	21	12	30	30	7	97	52	5,2	0,24
7/8"	80	61	23	14	34	34	8	113	84	8,4	0,35
1"	90	66	28	14	36	36	8	129	84	8,4	0,4

Grampo Pesado FF-C

Bitola	A	B	C	D	E	F	(unid.)	(mm)	(N.m)	(kgf.m)	(kg)
1/8"	25	25	7	5	10	21	2	19	5	0,5	0,029
3/16"	28	30	11	6	11	23	2	29	10	1	0,041
1/4"	35	38	12	7	12	30	2	38	20	2	0,082
5/16"	42	43	14	9	20	34	2	48	40	4	0,127
3/8"	50	50	16	11	22	40	2	57	40	4	0,198
1/2"	60	60	20	12	28	48	3	76	75	7,5	0,328
5/8"	75	63	20	14	34	52	3	95	120	12	0,45
3/4"	83	72	25	15	37	57	4	114	180	18	0,633
7/8"	100	80	28	18	42	62	4	133	310	31	0,99
1"	108	88	30	18	44	67	5	152	310	31	1,11

Sapatilhas Thimbles

Guarda-cabos que protegem o olhal do cabo contra o desgaste.

Especificações técnicas2 modelo(s)

Sapatilha Galvanizada Leve G-411

Acabamento: Galvanização Eletrolítica
Fabricado em Aço Carbono Estampado
Compatível com cabos de aço de diversos diâmetros
Norma: U.S. FED FFT-276-b, Tipo II

Sapatilha Galvanizada Pesada G-414

Acabamento: Galvanização a Fogo
Fabricado em Aço Carbono Forjado
Compatível com cabos de aço de diversos diâmetros
Norma: U.S. FED FFT-276-b, Tipo III

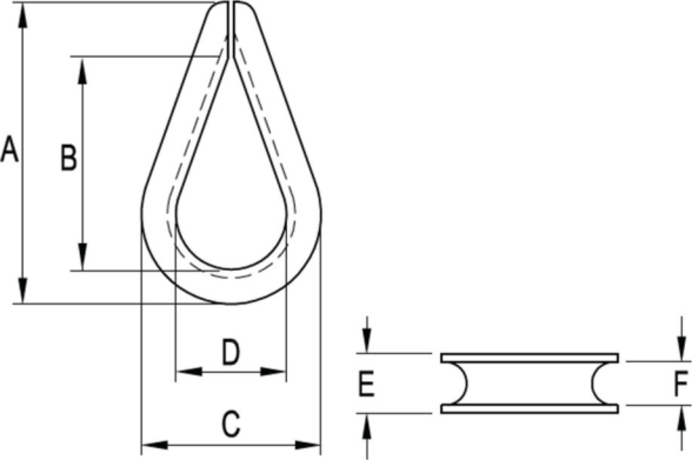

Sapatilhas — Desenho e medidas

Dimensões em mm (letras A, B, C… conforme o desenho técnico acima). Consulte o comercial para a aplicação.

Sapatilha Leve

Bitola	A	B	C	D	E	F	(kg)
1/8"	28	21	17	10	6	3	0,003
3/16"	36	27	22	14	8	5	0,006
1/4"	39	29	24	15	9	7	0,009
5/16"	47	34	28	17	11	9	0,013
3/8"	61	48	34	21	15	12	0,026
1/2"	69	49	42	24	17	13	0,032
5/8"	92	65	54	33	21	16	0,105
3/4"	105	80	68	40	27	22	0,27
7/8"	125	90	74	46	30	23	0,32
1"	145	109	79	52	34	26	0,365

Sapatilha Pesada

Bitola	A	B	C	D	E	F	(kg)
1/4"	56	47	36	21	11	8	0,03
5/16"	61	52	39	24	13	10	0,04
3/8"	80	67	49	29	17	11	0,09
1/2"	104	87	62	35	22	14	0,21
5/8"	129	108	76	46	27	18	0,38
3/4"	144	121	85	52	32	22	0,52
7/8"	165	138	105	64	39	27	0,81
1"	185	156	111	67	42	30	1,11

Prensa-cabo Ferrule Sleeves

Anilhas de prensar para confecção de laços e terminais.

Especificações técnicas1 modelo(s)

Prensa Cabo Alumínio

Fabricado em Liga de Alumínio
Geometria Perfil 8
Acabamento Polido
Compatível com cabos de aço de diversos diâmetros

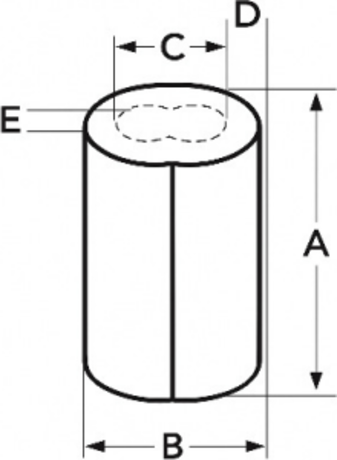

Prensa-cabo — Desenho e medidas

Dimensões em mm (letras A, B, C… conforme o desenho técnico acima). Consulte o comercial para a aplicação.

Prensa Cabo

Bitola	(mm)	A	B	C	D	E	(kg)
1/16"	1,6	10	7	4	1,2	2	0
3/32"	2,4	13	10	6	1,9	3	0,002
1/8"	3,2	16	13	8	2,4	4	0,003
3/16"	4,8	25	17	12	2,8	6	0,007
1/4"	6,4	29	21	14	3,2	7	0,011
5/16"	8	32	26	18	3,9	9	0,02

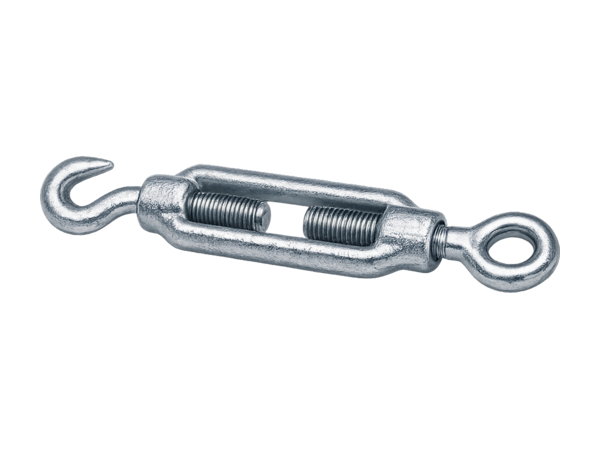

Esticadores Turnbuckles

Gancho×olhal, olhal×olhal e manilha×manilha — galvanizados e inox.

Especificações técnicas3 modelo(s)

Esticador Galvanizado Maleável

GxO
Acabamento: Galvanização Eletrolítica
Aço Carbono Maleável Fundido
Adequada para cabos e cordoalhas de pequeno e médio diâmetro
Gancho x Olhal
Fator de Segurança: 3:1

Esticador Galvanizado Pesado

GxO
Acabamento: Galvanização Eletrolítica
Fabricado em Aço Carbono 1045
Gancho x Olhal
Fator de Segurança: 4:1
Norma: DIN 1480

Esticador Galvanizado Pesado

MxM
Acabamento: Galvanização Eletrolítica
Fabricado em Aço Carbono 1045
Manilha x Manilha
Fator de Segurança: 4:1
Norma: DIN 1480

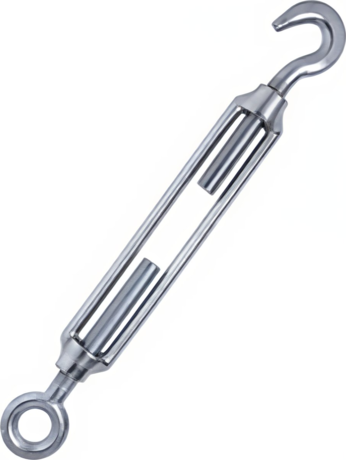

Esticadores — Desenho e medidas

Dimensões em mm (letras A, B, C… conforme o desenho técnico acima). Consulte o comercial para a aplicação.

Esticador Maleável — Gancho × Olhal

Bitola	ROSCA	(pol)	A	B	C	D	E	F	(kgf)	(kg)
3/16"	M5	1/16"	70	45	47	8	8	9	30	0,035
1/4"	M6	3/32"	94	60	58	8	10	10	35	0,05
5/16"	M8	1/8"	125	75	74	10	11	14	60	0,09
3/8"	M10	3/16"	150	80	77	12	12	16	100	0,12
1/2"	M12	1/4"	190	115	115	13	17	20	145	0,33
5/8"	M16	5/16"	230	140	140	15	19	22	270	0,61
3/4"	M20	3/8"	280	175	170	17	27	30	420	1,18
7/8"	M22	1/2"	283	180	175	21	29	30	490	1,6
1"	M24	5/8"	350	200	200	25	31	36	600	1,98

Esticador Forjado DIN 1480 — Gancho × Olhal

Bitola	ROSCA	(pol)	A	B	C	D	E	F	(kgf)	(kg)
3/16"	M5	1/16"	70	49	49	7	8	10	45	0,04
1/4"	M6	3/32"	110	76	76	9	10	14	70	0,09
5/16"	M8	1/8"	110	90	90	11	11	15	110	0,14
3/8"	M10	3/16"	120	105	105	15	15	19	170	0,27
1/2"	M12	1/4"	125	104	104	15	18	21	240	0,37
5/8"	M16	5/16"	170	134	134	20	23	28	450	0,84
3/4"	M20	3/8"	195	190	190	22	26	34	690	1,51
7/8"	M22	1/2"	220	198	198	27	30	34	850	2,32
1"	M24	5/8"	255	224	224	28	34	38	1000	2,7

Esticador Forjado DIN 1480 — Manilha × Manilha

Bitola	ROSCA	(pol)	A	B	C	D	E	F	(kgf)	(kg)
1/2"	M12	1/4"	125	105	105	16	10	21	500	0,478
5/8"	M16	5/16"	170	143	143	19	12	28	800	1,085
3/4"	M20	3/8"	200	165	165	22	16	34	1200	2,08
7/8"	M22	1/2"	220	178	178	24	19	37	1700	2,63
1"	M24	5/8"	255	200	200	27	22	38	2200	3,64

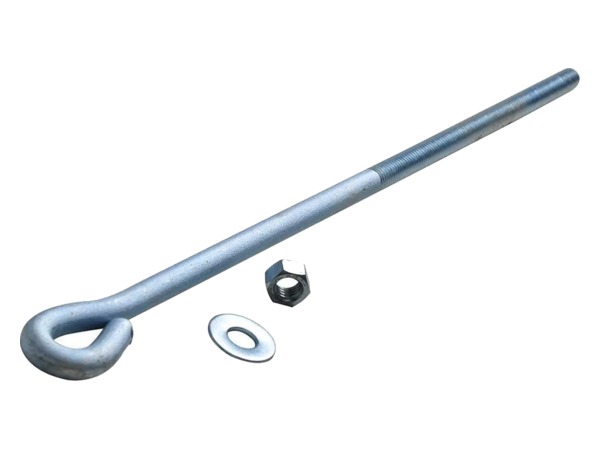

Esticador de Cordoalha Galvanizado Cordoalha Tensioner

Parafuso olhal galvanizado a fogo, com porca e arruela, para tensionamento de cordoalhas. Bitolas 3/8, 7/16 e 1/2.

Especificações técnicas1 modelo(s)

Características

Parafuso olhal galvanizado a fogo
Acompanha porca sextavada e arruela
Para tensionamento e fixação de cordoalhas
Bitolas 3/8", 7/16" e 1/2"
Embalagem: 25 peças por bitola

Esticador de Cordoalha Galvanizado — Desenho e medidas

A = comprimento total (cm). Modelo galvanizado a fogo; acompanha porca e arruela. Embalagem de 25 peças por bitola.

Cordoalha 3/8" — Galvanizado · emb. 25 peças

Código	A (cm)	Peso un. (kg)
1586	25	0,126
1587	30	0,144
1436	35	0,164
1471	40	0,196
1420	45	0,216
1500	50	0,220

Cordoalha 7/16" — Galvanizado · emb. 25 peças

Código	A (cm)	Peso un. (kg)
1422	30	0,214
3065	35	0,244
1361	40	0,274
1362	45	0,298
1427	50	0,338

Cordoalha 1/2" — Galvanizado · emb. 25 peças

Código	A (cm)	Peso un. (kg)
1765	30	0,290
3064	35	0,328
1064	40	0,366
1175	45	0,406
1002	50	0,444
1472	55	0,484
1601	60	0,520
1026	100	0,816

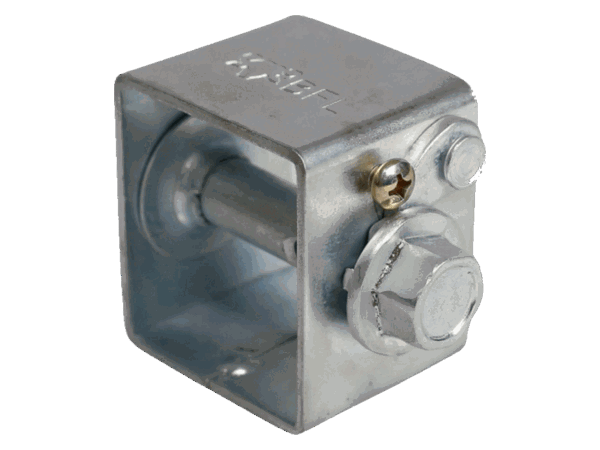

Catraca para Cordoalha Cordoalha Ratchet Tensioner

Esticador de catraca em chapa de aço 3,25 mm, eixo 3/4", para tensionar cordoalhas e arames lisos em cercas, currais e parreirais.

Especificações técnicas1 modelo(s)

Características

Chapa de aço com 3,25 mm de espessura
Eixo 3/4" · furo 7 mm
Tensionamento de cordoalhas e arames lisos
Aplicação: currais, cercas, parreirais e estufas
Requer chave sextavada 7/8" (não acompanha)
Embalagem: 30 peças

Catraca para Cordoalha — Desenho e medidas

Dimensões A × B × C em mm. Peso unitário aproximado.

Catraca para Cordoalha — Galvanizada · emb. 30 peças

A (mm)	B (mm)	C (mm)	Eixo	Furo (mm)	Peso un. (kg)
65	55	70	3/4"	7	0,568

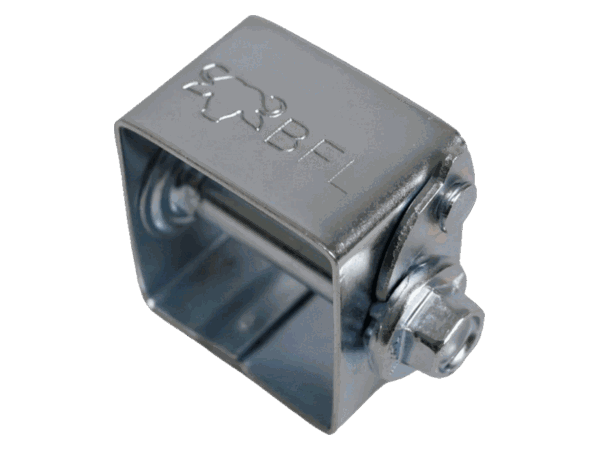

Catraca para Arame Liso Smooth Wire Ratchet Tensioner

Catraca galvanizada em chapa 1,50 mm com 8 travas, eixo 12,5 mm, para cercas, estufas, alambrados e fruticultura.

Especificações técnicas1 modelo(s)

Características

Chapa de aço galvanizada com 1,50 mm de espessura
8 travas — maior segurança no tensionamento
Eixo 12,5 mm · furo 5 mm
Aplicação: cercas, estufas, alambrados, aviários e fruticultura
Requer chave sextavada 14 mm (não acompanha)
Embalagem: 50 peças

Catraca para Arame Liso — Desenho e medidas

Dimensões em mm. Peso unitário aproximado.

Catraca para Arame Liso — Galvanizada · emb. 50 peças

Dimensões (mm)	Chapa (mm)	Eixo (mm)	Furo (mm)	Peso un. (kg)
53 × 35 × 50	1,50	12,5	5	0,170

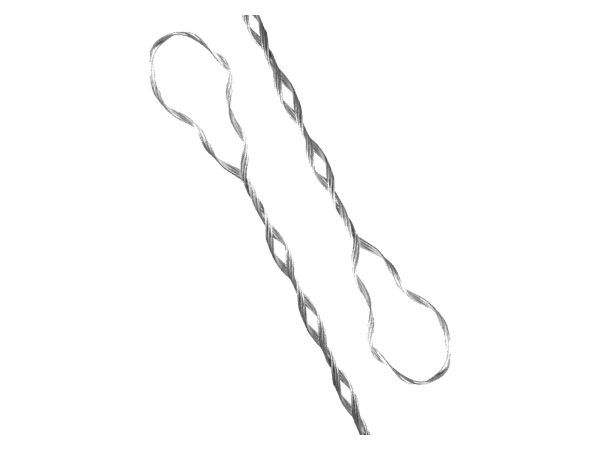

Alça Pré-Formada para Cordoalha Preformed Loop

Alça pré-formada helicoidal para terminação e ancoragem de cordoalha de aço, sem necessidade de grampos. Bitola 1/4".

Especificações técnicas1 modelo(s)

Características

Alça helicoidal pré-formada para cordoalha de aço
Terminação e ancoragem sem grampos
Bitola 1/4"
Comprimentos 400 mm e 450 mm

Alça Pré-Formada para Cordoalha — Desenho e medidas

Bitola refere-se ao diâmetro da cordoalha; comprimento é o total da alça.

Alça Pré-Formada — Cordoalha 1/4"

Bitola	Comprimento (mm)
1/4"	400
1/4"	450

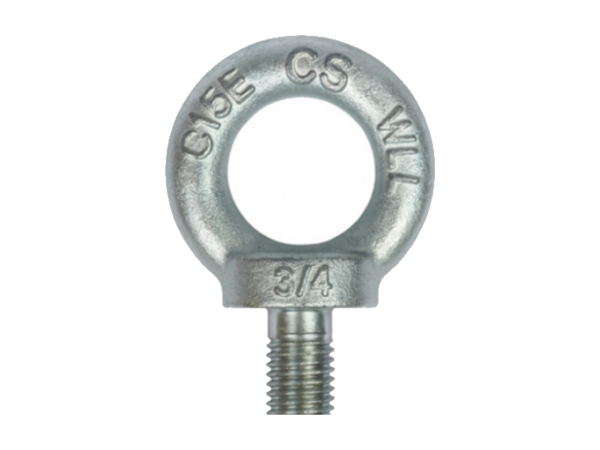

Olhais Eye Bolts

DIN 580 parafuso e porca, para ancoragem e içamento.

Especificações técnicas5 modelo(s)

Olhal de Suspensão Porca DIN 582 (métrica)

Acabamento: Galvanização Eletrolítica
Fabricado em Aço Carbono C15E
Rosca no Padrão Métrico
Fator de Segurança 6:1
Norma: DIN 582

Olhal de Suspensão Porca DIN 582 (polegadas)

Acabamento: Galvanização Eletrolítica
Fabricado em Aço Carbono C15E
Rosca no Padrão UNC
Fator de Segurança 6:1
Norma: DIN 582

Olhal de Suspensão Parafuso DIN 582 (métrica)

Acabamento: Galvanização Eletrolítica
Fabricado em Aço Carbono C15E
Rosca no Padrão Métrico
Fator de Segurança 6:1
Norma: DIN 582

Olhal de Suspensão Parafuso DIN 582 (polegadas)

Acabamento: Galvanização Eletrolítica
Fabricado em Aço Carbono C15E
Rosca no Padrão Métrico
Fator de Segurança 6:1
Norma: DIN 582

Gancho Olhal com Trava S-320C

Possuí Trava de Segurança em Aço Carbono 1020
Acabamento: Pintura Epóxi Vermelha
Fabricado em Aço Carbono 1045
Fator de Segurança 5:1
Padrão: S-320C / S-320A

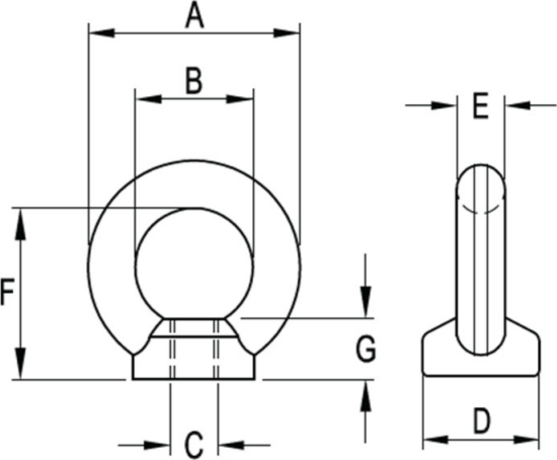

Olhais — Desenho e medidas

Dimensões em mm (letras A, B, C… conforme o desenho técnico acima). Consulte o comercial para a aplicação.

Olhal de Suspensão

Rosca	A	B	C	D	E	F	G	45°	VERTICAL	(kg)
6 x 1,00	36	20	6	20	8	42	13	50	70	0,053
8 x 1,25	36	20	8	20	8	42	13	100	140	0,056
10 x 1,50	45	25	10	25	10	53	18	170	230	0,11
12 x 1,75	53	29	12	30	12	62	21	240	340	0,19
14 x 2,00	63	35	14	36	14	78	26	350	490	0,28
16 x 2,00	63	35	16	36	14	78	26	500	700	0,3
20 x 2,50	72	40	20	40	16	87	32	860	1200	0,47
22 x 2,50	90	50	22	50	20	109	36	1100	1500	0,89
24 x 3,00	90	50	24	50	20	109	36	1290	1800	0,93

Olhal de Suspensão

Rosca	A	B	C	D	E	F	G	45°	VERTICAL	(kg)
6 x 1,00	36	20	5	20	8	29	9	50	70	0,05
8 x 1,25	36	20	7	20	8	29	9	100	140	0,052
10 x 1,50	45	25	9	25	10	36	11	170	230	0,066
12 x 1,75	53	29	12	30	12	43	12	240	340	0,156
14 x 2,00	63	35	12	36	14	47	14	350	490	0,25
16 x 2,00	63	35	14	36	14	50	14	500	700	0,27
20 x 2,50	72	40	18	40	16	52	16	860	1200	0,36
22 x 2,50	80	44	20	46	20	63	20	1100	1500	0,674
24 x 3,00	90	50	23	50	20	70	20	1290	1800	0,7

Olhal de Suspensão

Rosca	A	B	C	D	E	F	G	45°	VERTICAL	(kg)
1/4	36	20	6	20	8	42	13	50	70	0,053
5/16	36	20	8	20	8	42	13	100	140	0,056
3/8	45	25	10	25	10	53	18	170	230	0,11
1/2	53	29	12	30	12	62	21	240	340	0,19
9/16	63	35	14	36	14	78	26	350	490	0,28
5/8	63	35	16	36	14	78	26	500	700	0,3
3/4	72	40	20	40	16	87	32	860	1200	0,47
7/8	90	50	22	50	20	109	36	1100	1500	0,89
1	90	50	24	50	20	109	36	1290	1800	0,93

Olhal de Suspensão

Rosca	A	B	C	D	E	F	G	45°	VERTICAL	(kg)
1/4	36	20	5	20	8	29	9	50	70	0,05
5/16	36	20	7	20	8	29	9	100	140	0,052
3/8	45	25	9	25	10	36	11	170	230	0,066
1/2	53	29	12	30	12	43	12	240	340	0,156
9/16	63	35	12	36	14	47	14	350	490	0,25
5/8	63	35	14	36	14	50	14	500	700	0,27
3/4	72	40	18	40	16	52	16	860	1200	0,36
7/8	80	44	20	46	20	63	20	1100	1500	0,674
1	90	50	23	50	20	70	20	1290	1800	0,7

Manilhas Shackles

Retas e curvas, forjadas em grau resistente.

Especificações técnicas3 modelo(s)

Manilha Reta Simples (Comum)

Tipo: Reta Padrão Comum (Corpo Reto + Pino Rosqueado Reforçado)
Acabamento: Galvanização Eletrolítica
Fabricado em Aço Carbono Forjado
Fator de Segurança 4:1

Manilha Reta Forjada G-210

Tipo: Reta (Corpo Reto + Pino Rosqueado Reforçado com Olhal)
Acabamento: Galvanização a Fogo
Fabricado em Aço Carbono C45
Fator de Segurança 6:1
Norma: NBR 13545

Manilha Curva Forjada G-209

Tipo: Curva (Corpo Curvo + Pino Rosqueado Reforçado com Olhal)
Acabamento: Galvanização a Fogo
Fabricado em Aço Carbono C45
Fator de Segurança 6:1
Norma: NBR 13545

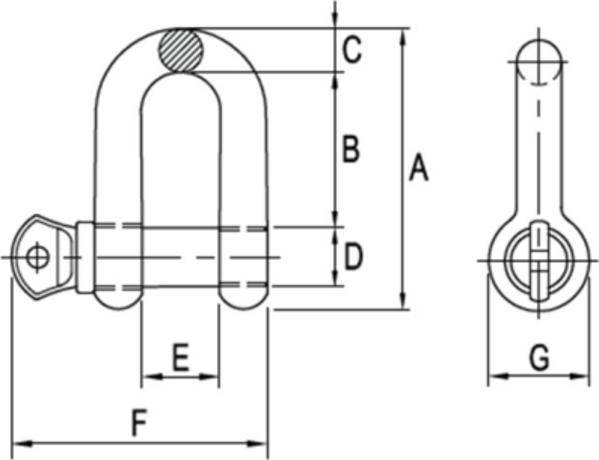

Manilhas — Desenho e medidas

Dimensões em mm (letras A, B, C… conforme o desenho técnico acima). Consulte o comercial para a aplicação.

Manilha Reta

Bitola	(pol)	D	P	E	W	L	B	R	(ton)	(kg)
1/4"	5/16"	6	8	10	13	25	13	17	0,5	0,04
5/16"	3/8"	8	10	12	14	27	14	21	0,75	0,07
3/8"	7/16"	10	13	13	17	30	17	27	1	0,13
1/2"	5/8"	13	16	18	22	42	22	31	2	0,29
5/8"	3/4"	16	19	21	28	53	28	39	3,25	0,59
3/4"	7/8"	19	22	24	33	60	33	47	4,75	0,98
7/8"	1"	22	25	27	37	72	37	55	6,5	1,45
1"	1 1/8"	25	29	31	44	82	44	60	8,5	2,135

Manilha Reta

Bitola	(pol)	A	B	C	D	E	F	G	(ton)	(kg)
1/4"	5/16"	45	25	6	8	13	37	17	500	0,04
5/16"	3/8"	50	31	8	10	14	43	21	750	0,07
3/8"	7/16"	60	36	10	11	17	53	27	1000	0,13
1/2"	5/8"	77	42	13	16	22	71	31	2000	0,29
5/8"	3/4"	99	53	16	19	28	86	39	3250	0,59
3/4"	7/8"	115	60	19	22	33	104	47	4750	0,98
7/8"	1"	133	72	22	25	37	115	55	6500	1,45
1"	1 1/8"	151	82	25	29	44	135	60	8500	2,135

Manilha Curva

Bitola	(pol)	A	B	C	D	E	F	G	(ton)	(kg)
1/4"	5/16"	45	25	6	8	13	37	17	500	0,05
5/16"	3/8"	50	31	8	10	14	43	21	750	0,09
3/8"	7/16"	60	36	10	11	17	53	27	1000	0,13
1/2"	5/8"	77	42	13	16	22	71	31	2000	0,32
5/8"	3/4"	99	53	16	19	28	86	39	3250	0,62
3/4"	7/8"	115	60	19	22	33	104	47	4750	1,08
7/8"	1"	133	72	22	25	37	115	55	6500	1,56
1"	1 1/8"	151	82	25	29	44	135	60	8500	2,32

Anelões Grau 8 Forged Rings G80

Anéis e elos mestre forjados grau 80 para lingas de corrente.

Especificações técnicas1 modelo(s)

Anéis e elos mestre — Grau 80

Aço
Alloy
Grau 8
Pintura Epóxi Amarela
Possuí Trava de Segurança
Fator de Segurança: 4 vezes a Carga de Trabalho
Norma: EN 1677-1

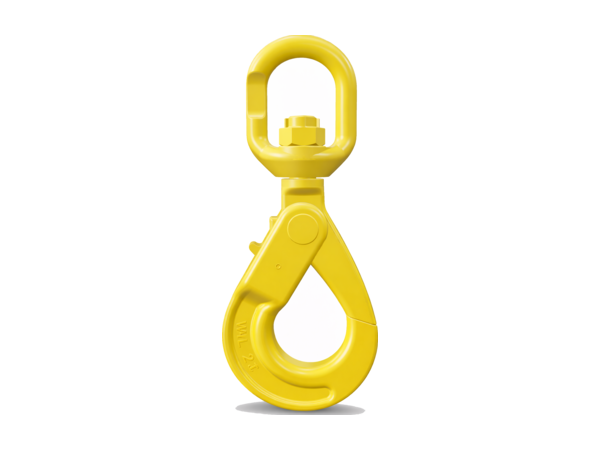

Gancho Giratório Automático Grau 8

Ganchos Hooks

Giratórios e com trava de segurança.

Especificações técnicas2 modelo(s)

Gancho Olhal com Trava S-320C

Possuí Trava de Segurança em Aço Carbono 1020
Acabamento: Pintura Epóxi Vermelha
Fabricado em Aço Carbono 1045
Fator de Segurança 5:1
Padrão: S-320C / S-320A

Gancho Giratório com Trava S-322C

Possuí Trava de Segurança em Aço Carbono 1020
Acabamento: Pintura Epóxi Vermelha
Fabricado em Aço Carbono 1045
Fator de Segurança 5:1
Padrão: S-322C

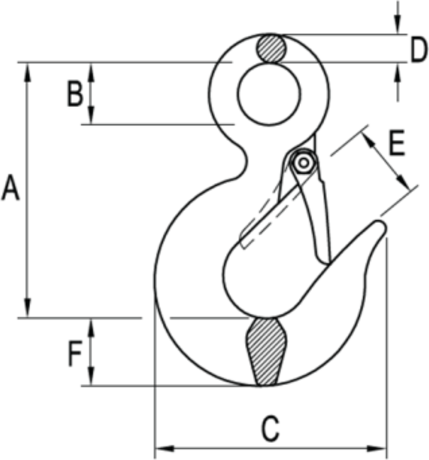

Ganchos — Desenho e medidas

Dimensões em mm (letras A, B, C… conforme o desenho técnico acima). Consulte o comercial para a aplicação.

Gancho Giratório C/ Trava

Carga (kgf)	A	B	C	D	E	F	G
750	143	24	32	10	23	21	74	0,4
1000	170	33	38	13	25	22	82	0,58
1500	195	39	44	44	26	27	94	1,03
2000	210	41	45	45	29	31	108	1,29
3000	250	44	51	51	34	39	130	2,33
5000	320	59	63	63	43	48	169	4,72

Gancho C/ Trava

Carga (kgf)	A	B	C	D	E	F
750	82	19	73	9	21	20	0,25
1000	93	23	80	11	23	22	0,41
1500	104	28	92	12	25	26	0,59
2000	119	32	105	16	27	29	0,93
3000	147	39	125	18	33	38	1,77
5000	189	51	166	23	38	47	3,25

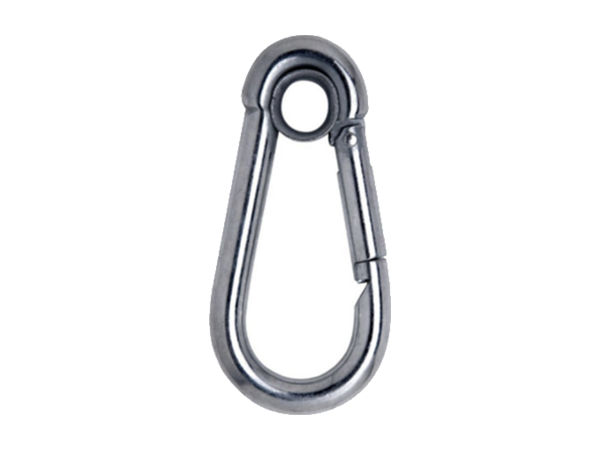

Mosquetões Snap Hooks

Simples e com trava roscada.

Especificações técnicas2 modelo(s)

Mosquetão com Trava Simples

Fabricado em Aço Maleável Estampado
Trava Simples com Mola
Galvanização Eletrolítica
Fator de Segurança 2:1
Padrão: DIN 5299

Mosquetão com Trava Simples

Fabricado em Aço Maleável Estampado
Trava Roscada com Mola para Segurança Adicional
Galvanização Eletrolítica
Fator de Segurança 2:1
Padrão: DIN 5299

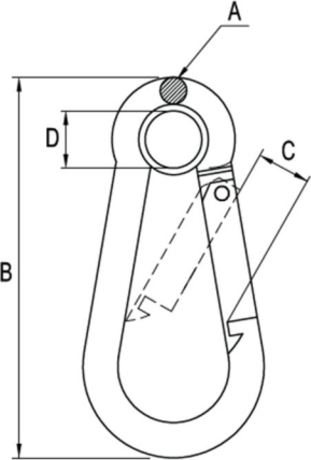

Mosquetões — Desenho e medidas

Dimensões em mm (letras A, B, C… conforme o desenho técnico acima). Consulte o comercial para a aplicação.

Mosquetão

Ø (mm)	B	C	D	E	(kgf)	(kg)
4	40	7	6	12	90	0,009
5	50	7	6,5	15	120	0,015
6	60	8	7	18	120	0,028
7	70	9	9	21	180	0,04
8	80	10	10	24	230	0,063
9	90	11	10	27	250	0,092
10	100	13	12	29	350	0,121

Mosquetão

Ø (mm)	B	C	D	E	(kgf)	(kg)
4	40	7	6	12	90	0,015
5	50	7	6,5	15	120	0,021
6	60	8	7	18	120	0,031
7	70	9	9	21	180	0,05
8	80	10	10	24	230	0,069
9	90	11	10	27	250	0,106
10	100	13	12	29	350	0,137

Linha Grau 8

Grade 80 · Corrente e Acessórios10 itens

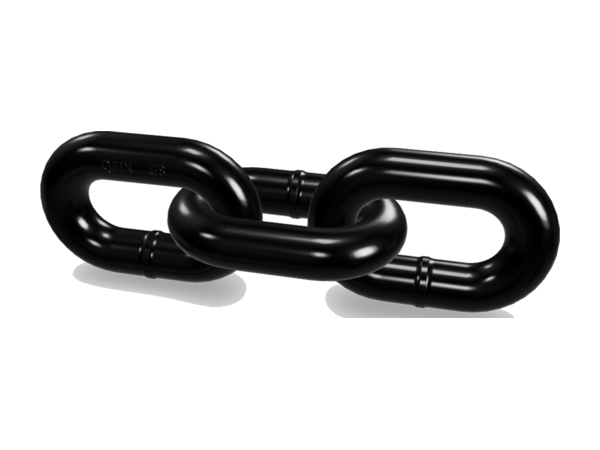

Corrente de Elos Grau 8 Grade 80 Chain

Corrente de elos forjada Grau 80 para lingas de alta resistência.

Especificações técnicasGrau 80

Especificações

Aço-liga Grau 80 (Alloy)
Acabamento: Pintura Epóxi Amarela
Fator de segurança 4:1
Certificado e rastreabilidade sob solicitação

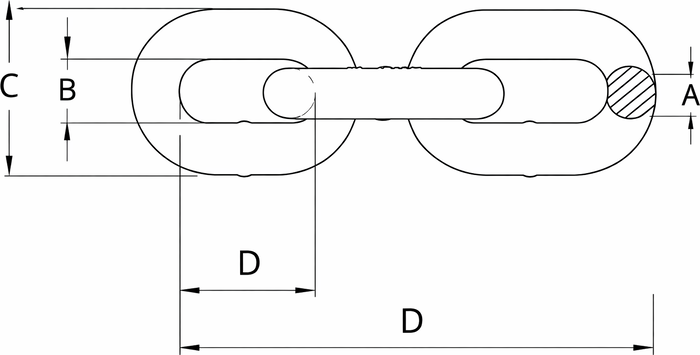

Corrente de Elos Grau 8 — Desenho e medidas

Desenho técnico — Corrente de Elos Grau 8

Dimensões em mm. REF. = código de pedido. Cargas conforme tabela.

Dimensões (mm) e cargas

REF.	Ø Corrente (mm)	Ø Corrente (pol)	A (mm)	B min (mm)	C max (mm)	D min (mm)	Carga de Trab. (kgf)	Peso Unit. (kg/m)
8-CEF-08	8	5/16"	8	10,4	29,6	23,3	2000	1,46
8-CEF-10	10	3/8"	10	13	37	29,1	3150	2,25
8-CEF-13	13	1/2"	13	16,9	48,1	37,8	5300	3,76
8-CEF-16	16	5/8"	16	20,8	59,2	46,6	8000	5,48

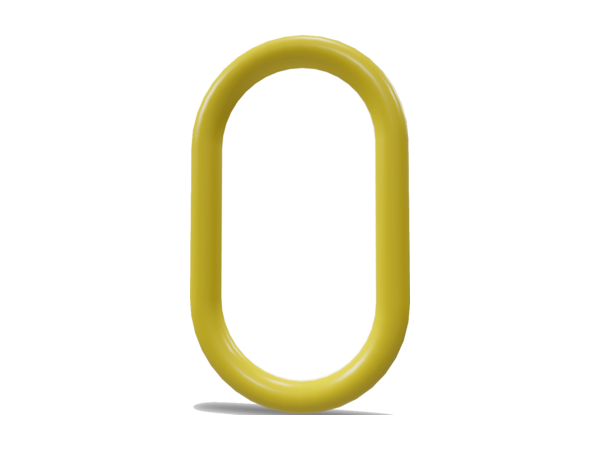

Elo Mestre A342 Master Link A342

Elo mestre forjado Grau 80 para montagem de lingas.

Especificações técnicasGrau 80

Especificações

Aço-liga Grau 80 (Alloy)
Acabamento: Pintura Epóxi Amarela
Fator de segurança 4:1
Certificado e rastreabilidade sob solicitação

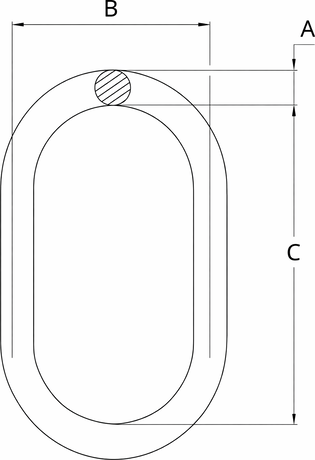

Elo Mestre A342 — Desenho e medidas

Dimensões em mm. REF. = código de pedido. Cargas conforme tabela.

Dimensões (mm) e cargas

REF.	A (pol)	A (mm)	B (mm)	C (mm)	Carga de Trabalho (kgf)	Peso Unit. (kg)
8-AF-013	1/2"	13	64	127	2200	0,38
8-AF-016	5/8"	16	70	150	3000	0,71
8-AF-019	3/4"	19	70	140	4700	0,93

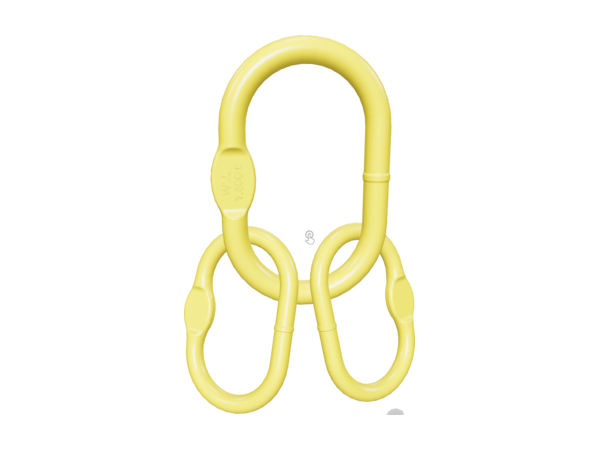

Anel Mestre com Sub-elos A347 Welded Master Link A347

Anel mestre com sub-elos soldados, para lingas de múltiplas pernas.

Especificações técnicasGrau 80

Especificações

Aço-liga Grau 80 (Alloy)
Acabamento: Pintura Epóxi Amarela
Fator de segurança 4:1
Certificado e rastreabilidade sob solicitação

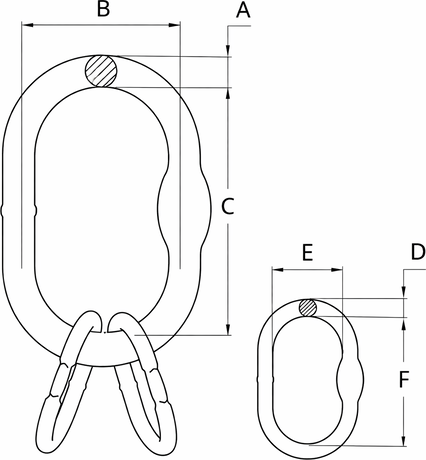

Anel Mestre com Sub-elos A347 — Desenho e medidas

Desenho técnico — Anel Mestre com Sub-elos A347

Dimensões em mm. REF. = código de pedido. Cargas conforme tabela.

Dimensões (mm) e cargas

REF.	A	B	C	D	E	F	CARGA DE TRAB. (45°) (kgf)	PESO UNIT. (kg)
8-AFCS-06	18	75	135	13	24	55	2200	1,25
8-AFCS-07	18	75	135	13	38	60	3000	1,24
8-AFCS-08	22	90	160	16	33	73	4700	2,2

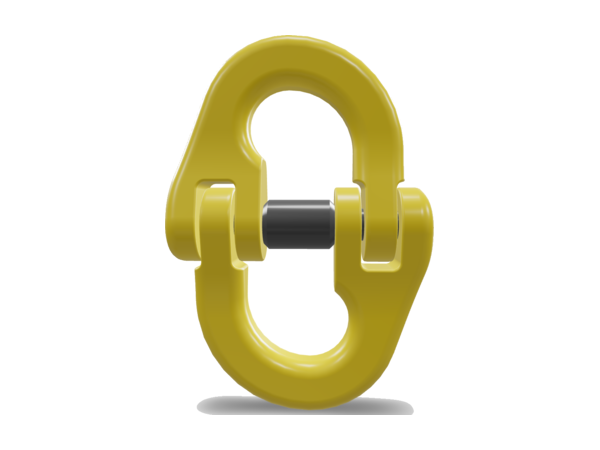

Elo de Ligação US Type Connecting Link

Elo de ligação US type para conexão de componentes.

Especificações técnicasGrau 80

Especificações

Aço-liga Grau 80 (Alloy)
Acabamento: Pintura Epóxi Amarela
Fator de segurança 4:1
Certificado e rastreabilidade sob solicitação

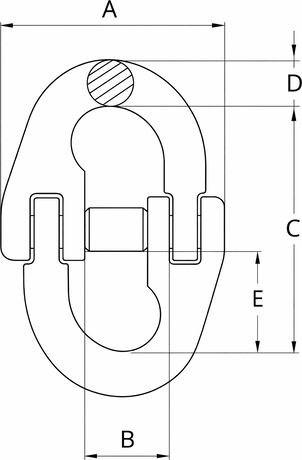

Elo de Ligação — Desenho e medidas

Dimensões em mm. REF. = código de pedido. Cargas conforme tabela.

Dimensões (mm) e cargas

REF.	Ø da Corrente (mm)	A	B	C	D	E	Carga de Trabalho (kgf)	Peso Unit. (kg)
8-EL-06	6	41	17	45	8	18	1120	0,07
8-EL-10	10	68	29	67	14	27	3150	0,31
8-EL-13	13	80	31	85	15	33	5300	0,67
8-EL-16	16	99	36	102	20	44	8000	1,24

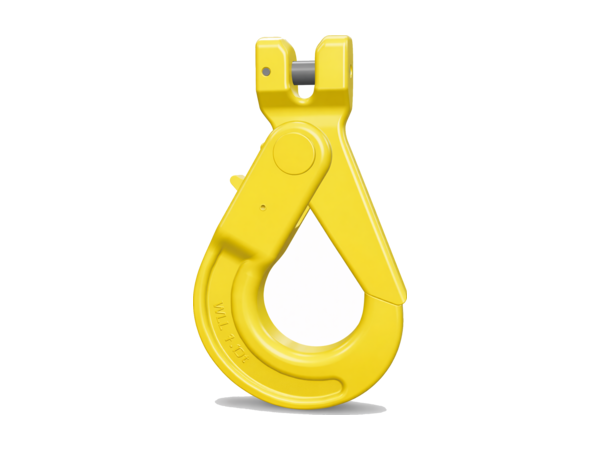

Gancho Clevis com Trava Clevis Self-Locking Safety Hook

Gancho clevis autotravante com trava de segurança.

Especificações técnicasGrau 80

Especificações

Aço-liga Grau 80 (Alloy)
Acabamento: Pintura Epóxi Amarela
Fator de segurança 4:1
Certificado e rastreabilidade sob solicitação

Gancho Clevis com Trava — Desenho e medidas

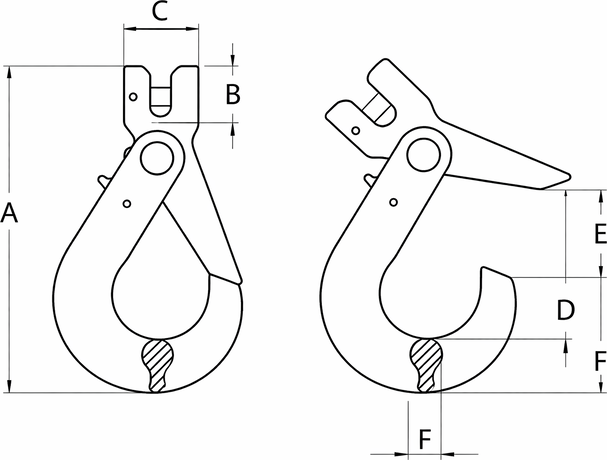

Desenho técnico — Gancho Clevis com Trava

Dimensões em mm. REF. = código de pedido. Cargas conforme tabela.

Dimensões (mm) e cargas

REF.	Ø da Corrente (mm)	A	B	C	D	E	F	Carga de Trabalho (kgf)	Peso Unit. (kg)
8-GCT-06	6	113	25	32	26	23	15	1120	0,31
8-GCT-07/08	7–8	133	27	36	33	25	17	2000	0,52
8-GCT-10	10	160	37	49	36	30	24	3150	1,02
8-GCT-13	13	195	44	57	48	35	28	5300	1,78
8-GCT-16	16	234	55	70	61	46	34	8000	3,45

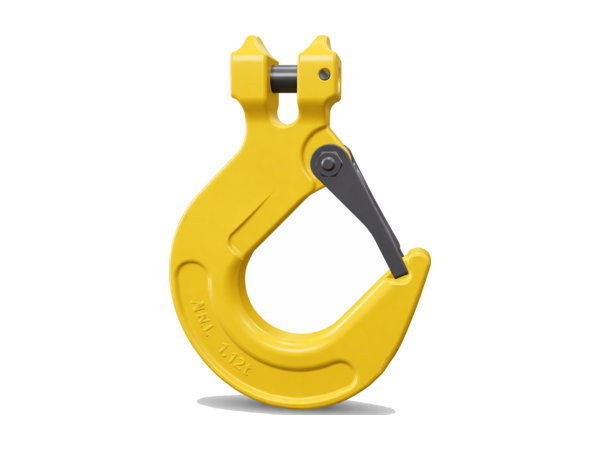

Gancho Clevis Sling Clevis Safety Sling Hook

Gancho clevis de sustentação com lingueta de segurança.

Especificações técnicasGrau 80

Especificações

Aço-liga Grau 80 (Alloy)
Acabamento: Pintura Epóxi Amarela
Fator de segurança 4:1
Certificado e rastreabilidade sob solicitação

Gancho Clevis Sling — Desenho e medidas

Dimensões em mm. REF. = código de pedido. Cargas conforme tabela.

Dimensões (mm) e cargas

REF.	Ø da Corrente (mm)	A	B	C	D	E	F	Carga de Trabalho (kgf)	Peso Unit. (kg)
8-GCA-06	6	128	23	33	22	38	14	1120	0,45
8-GCA-07/08	7 – 8	158	28	37	25	50	14	2000	0,85
8-GCA-10	10	194	38	48	30	52	20	3150	1,47
8-GCA-13	13	245	47	60	41	62	25	5300	2,83
8-GCA-16	16	298	58	72	50	75	27	8000	5,89

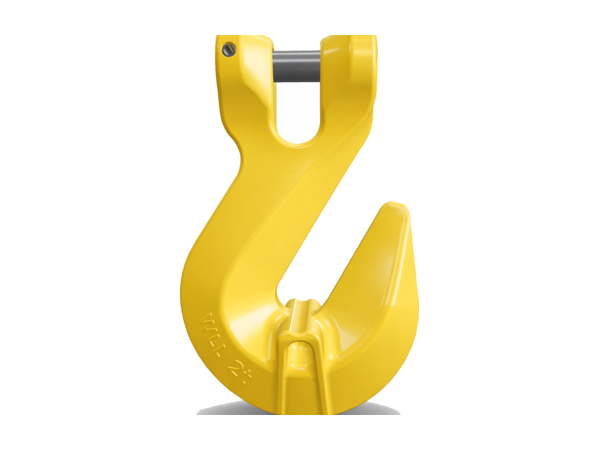

Gancho Clevis Encurtador Clevis Grab Hook

Gancho encurtador para regulagem do comprimento da corrente.

Especificações técnicasGrau 80

Especificações

Aço-liga Grau 80 (Alloy)
Acabamento: Pintura Epóxi Amarela
Fator de segurança 4:1
Certificado e rastreabilidade sob solicitação

Gancho Clevis Encurtador — Desenho e medidas

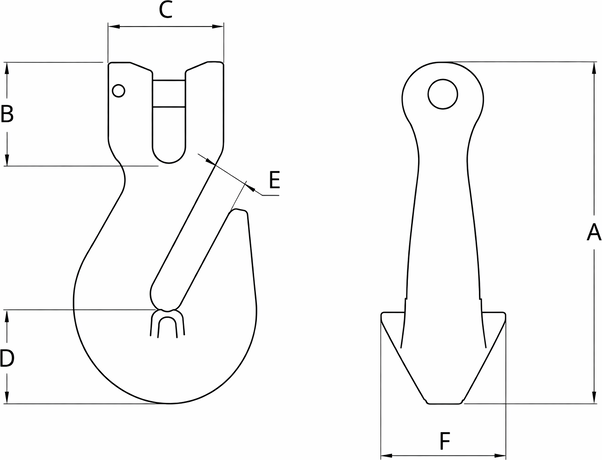

Desenho técnico — Gancho Clevis Encurtador

Dimensões em mm. REF. = código de pedido. Cargas conforme tabela.

Dimensões (mm) e cargas

REF.	Ø da Corrente (mm)	A	B	C	D	E	F	Carga de Trab. (kgf)	Peso Unit. (kg)
8-GCE-06	6	74	25	32	17	8	26	1120	0,19
8-GCE-10	10	123	37	43	31	13	45	3150	0,82
8-GCE-13	13	161	49	54	43	16	52	5300	1,55
8-GCE-16	16	182	67	66	44	18	72	8000	2,77

Gancho Giratório com Trava Swivel Self-Locking Safety Hook

Gancho giratório autotravante com trava de segurança.

Especificações técnicasGrau 80

Especificações

Aço-liga Grau 80 (Alloy)
Acabamento: Pintura Epóxi Amarela
Fator de segurança 4:1
Certificado e rastreabilidade sob solicitação

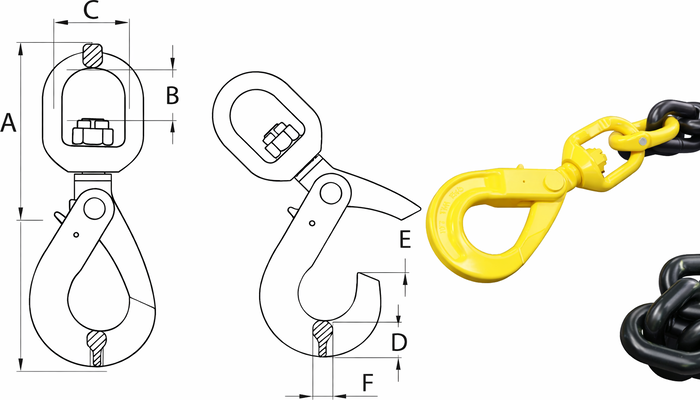

Gancho Giratório com Trava — Desenho e medidas

Desenho técnico — Gancho Giratório com Trava

Dimensões em mm. REF. = código de pedido. Cargas conforme tabela.

Dimensões (mm) e cargas

REF.	Ø da Corrente (mm)	A	B	C	D	E	F	G	Carga de Trabalho (kgf)	Peso Unit. (kg)
8-GGA-06	6	179	25	31	21	28	16	11	1120	0,7
8-GGA-07/08	7–8	222	30	35	24	35	20	12	2000	1,2
8-GGA-10	10	264	36	41	32	42	26	16	3150	1,98
8-GGA-13	13	315	44	50	41	52	33	18	5300	3,59
8-GGA-16	16	390	60	61	51	62	41	24	8000	7,24
8-GGA-18/20	18–20	433	70	71	55	87	46	27	12500	10,51
